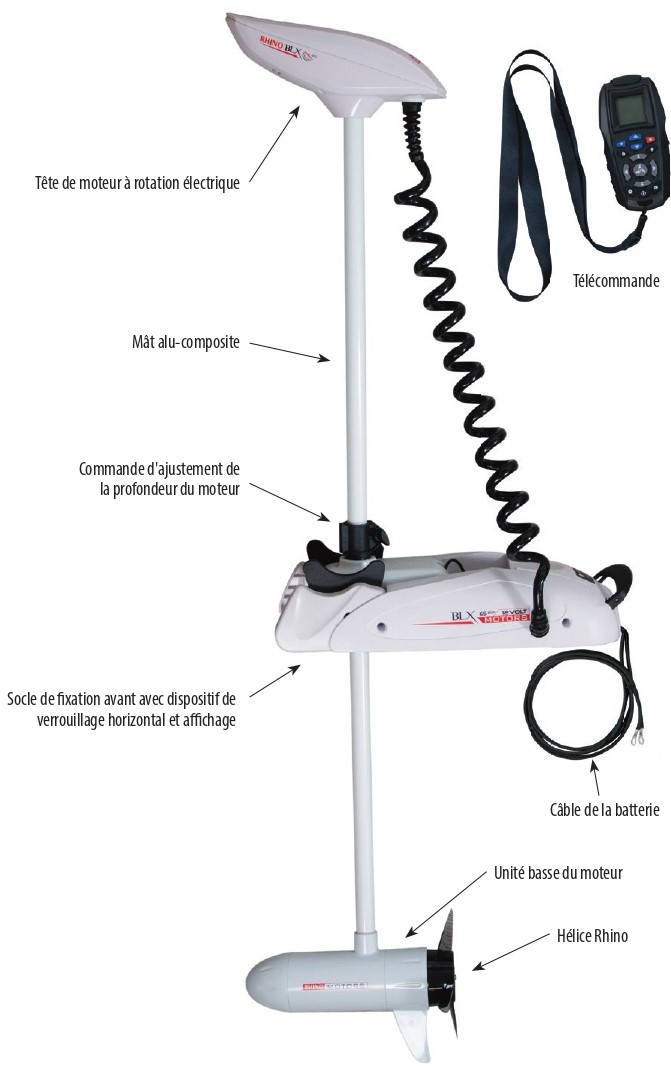

Elektromotor Rhino BLX 65 BMR GPS

Leistungsstarker elektrischer Außenbordmotor mit einer Traktion von 65lbs bei einer Spannung von 12V.

Verfügt zusätzlich über eine GPS-Funktion für eine präzise Steuerung und Fernbedienung.
Der Motor verfügt über einen Pilotmodus (manuelles Fahren mit Kompass), einen Navigationsmodus, einen Kreuzfahrtmodus (Cruise Control) mit vorprogrammierter Geschwindigkeit sowie eine GPS-Ankerfunktion und Eingabe von Wegpunkten.

Er verfügt zusätzlich über dieGeschwindigkeitsanzeige über dem Hintergrund und das Aufzeichnen von Plots (Speichern und Wiederholen von bis zu 16 Plots).
Die GPS-Positionierung hat deine Genauigkeit von 2 bis 5 Metern je nach den äußeren Bedingungen.
Der Motor des BLX65 GPS liefert einen beeindruckenden Schub von 65lbs bis 12V und maximum 400W.

DieGrundplatte hergestellt aus Alu-Verbundstoff hat eine Länge von etwa 137 cm.
Er kann durch Betätigung eines Hebels hochgezogen und wieder abgesenkt werden. Wie bei allen Rhino-Motoren, die Tiefe ist verstellbar.

Einstellen der Tiefe

Halten Sie den Mast mit einer Hand fest und schrauben Sie die Tiefeneinstellschraube heraus und stellen Sie sie dann auf die gewünschte Tiefe ein.

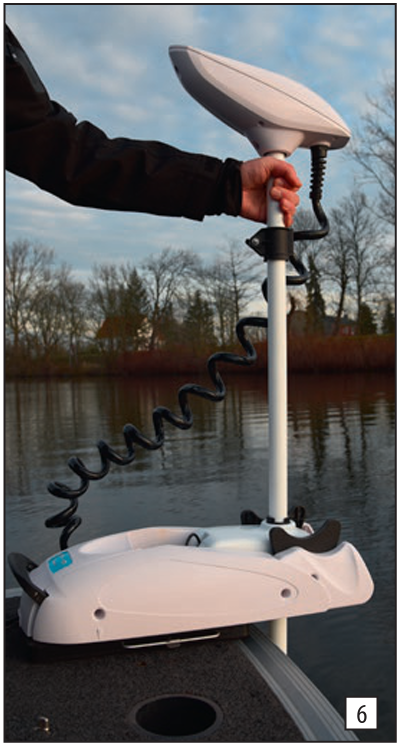

Rasten Sie die Tiefeneinstellung in das Lenkmodul ein (Bild 6) und verriegeln Sie dann. Dann stellen Sie eventuell die Richtung des Motorkopfes ein.

Motor absenken (Bild 4 & 5)

Entriegeln Sie den Motor, indem Sie den Hebel in Richtung (A) drücken. Drücken Sie den Motor dann vorsichtig in Richtung B und halten Sie ihn dabei an der Welle fest.
Lassen Sie anschließend die Tiefenverriegelung C einrasten.

Den Motor in die Ruhestellung bringen (Bild 4)

Drücken Sie den Riegel (A) und ziehen Sie den Motor vorsichtig an der Welle in Richtung (D), bis er auf der Gabel einrastet.
Schieben Sie die Masthöhenverstellung in Richtung (B) und verriegeln Sie dann die Masthöhe in Richtung (B) und verriegeln Sie dann

Montage/Demontage des Propellers (Abb. F1-F4)
Achtung: Klemmen Sie den Akku vor Arbeiten am Propeller ab.

Lösen Sie die Befestigungsmutter mit dem mitgelieferten Spezialschlüssel und entfernen Sie sie.
Halten Sie während dieses Vorgangs den Propeller mit einer Hand fest, damit er sich nicht dreht.
Versuchen Sie niemals, die Mutter mit einem Hammer oder einem ähnlichen Werkzeug zu lösen, da dies die Mutter oder die Welle beschädigen könnte.

Nachdem die Befestigungsschraube entfernt wurde, kann der Propeller leicht abgenommen werden.
Achten Sie beim Einsetzen des neuen Propellers darauf, dass Sie den Schernocken an der Nut ausrichten.
Andernfalls ist es nicht möglich, den Propeller richtig zu befestigen.

Nach jedem Gebrauch, prüfen, ob sich Wasserpflanzen oder Angelschnur um den Propeller gewickelt haben.
Entfernen Sie sie gegebenenfalls. Spülen Sie den Motor gründlich unter fließendem Wasser ab.
Achtung: Vor dem Auswechseln des Propellers unbedingt die Batterie abklemmen.
