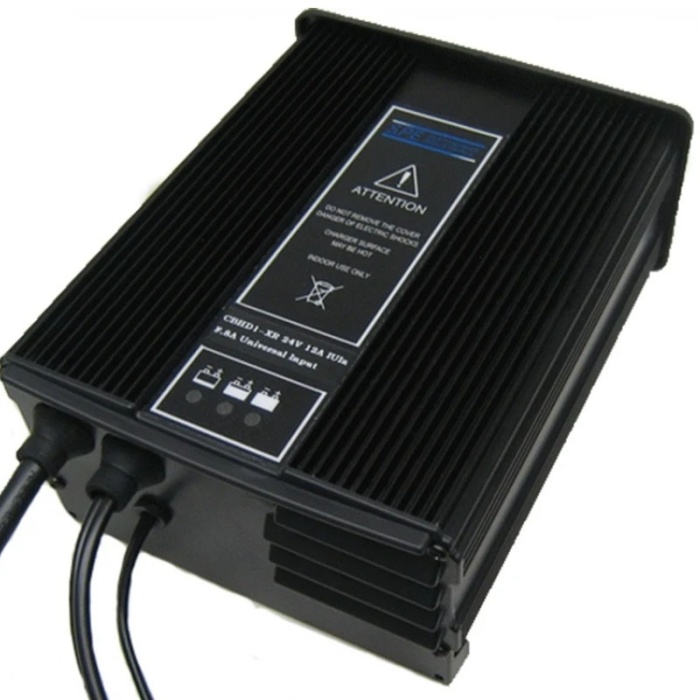

24-V-Lithium-Batterieladegerät PowerTech HD1 10 A

Elektronisches Ladegerät CBHD1

Das CBHD1 ist ein automatisches elektronisches Ladegerät mit Hochfrequenztechnologie. Es wurde entwickelt, um ein kontrolliertes, zuverlässiges und sicheres Laden von Batterien zu gewährleisten, dank einer vollständigen Zyklussteuerung durch einen Mikroprozessor.
Beim Einschalten führt das Ladegerät einen automatischen Test der Batteriespannung durch, um festzustellen, ob der Ladevorgang gestartet werden kann. Der Zyklus verläuft dann in mehreren kontrollierten Phasen mit visueller Anzeige durch LEDs.

Technische Merkmale:
Hochfrequenztechnologie
Vollständige Prozesssteuerung durch Mikroprozessor
Universeller Eingang: 100 – 240 Vac
Sanfter Start „Soft Start”
Wirkungsgrad über 85 %
Ausgangswelligkeit < 100 mV bei maximaler Last
Start mit Batterien ab 2 V möglich
Stabile Ladeparameter trotz ±10 % Netzschwankungen
Betriebstemperatur: 0 °C bis +40 °C

Kompatible Batterietypen:
Je nach Konfiguration der Ladekurve:
Für Lithium-Batterien (Li-Ion / Li-Polymer): Die Verwendung ist nur möglich, wenn die Batterie mit einem BMS ausgestattet ist, das den geltenden Sicherheitsnormen entspricht.

Ladephasen und Signalisierung:
LED-Anzeigen
Rote LED leuchtet dauerhaft: erste Ladephase
Gelbe LED leuchtet dauerhaft: zweite Ladephase
Grüne LED leuchtet dauerhaft: Ladevorgang abgeschlossen oder Erhaltungsladung
Gelbe LED blinkt: Batterie nicht angeschlossen, falsche Batterie oder Kurzschluss am Ausgang
Rote LED blinkt: Sicherheits-Timer überschritten oder interner Fehler
Rote LED blinkt (2 Mal): Blei-Säure-Konfiguration
Grüne LED blinkt (2 Mal): GEL-/AGM-Konfiguration

Integrierte Schutzvorrichtungen:
Verpolung
Kurzschluss am Ausgang
Überspannung
Interne Fehler
Funkenfreier Batterieanschluss dank normalerweise offenem Ausgangsrelais

Installation:
Empfohlene Installation in vertikaler Position
Nicht Regen, Dampf oder Spritzwasser aussetzen
Nicht in der Nähe von brennbaren Materialien installieren
Anschluss an eine geerdete Steckdose erforderlich
Verwendung in belüfteter Umgebung
Umgebungstemperatur: 0 °C bis +40 °C

Konformität:
Entspricht den europäischen Richtlinien:
2014/30/EG (EMV)
2014/35/EG (Niederspannung)

Normen:
EN 60335-1
EN 60335-2-29
EN 62233
EN 55014-1
EN 55014-2
EN 61000-3-2
EN 61000-3-3

CE-Zertifizierung.
